Jak połączyć ocieplenie ścian, dachu i fundamentów w jeden spójny, szczelny system

Dlaczego izolacja musi tworzyć jeden spójny system

Różnica między „ocieplonym domem” a zamkniętą powłoką termiczną

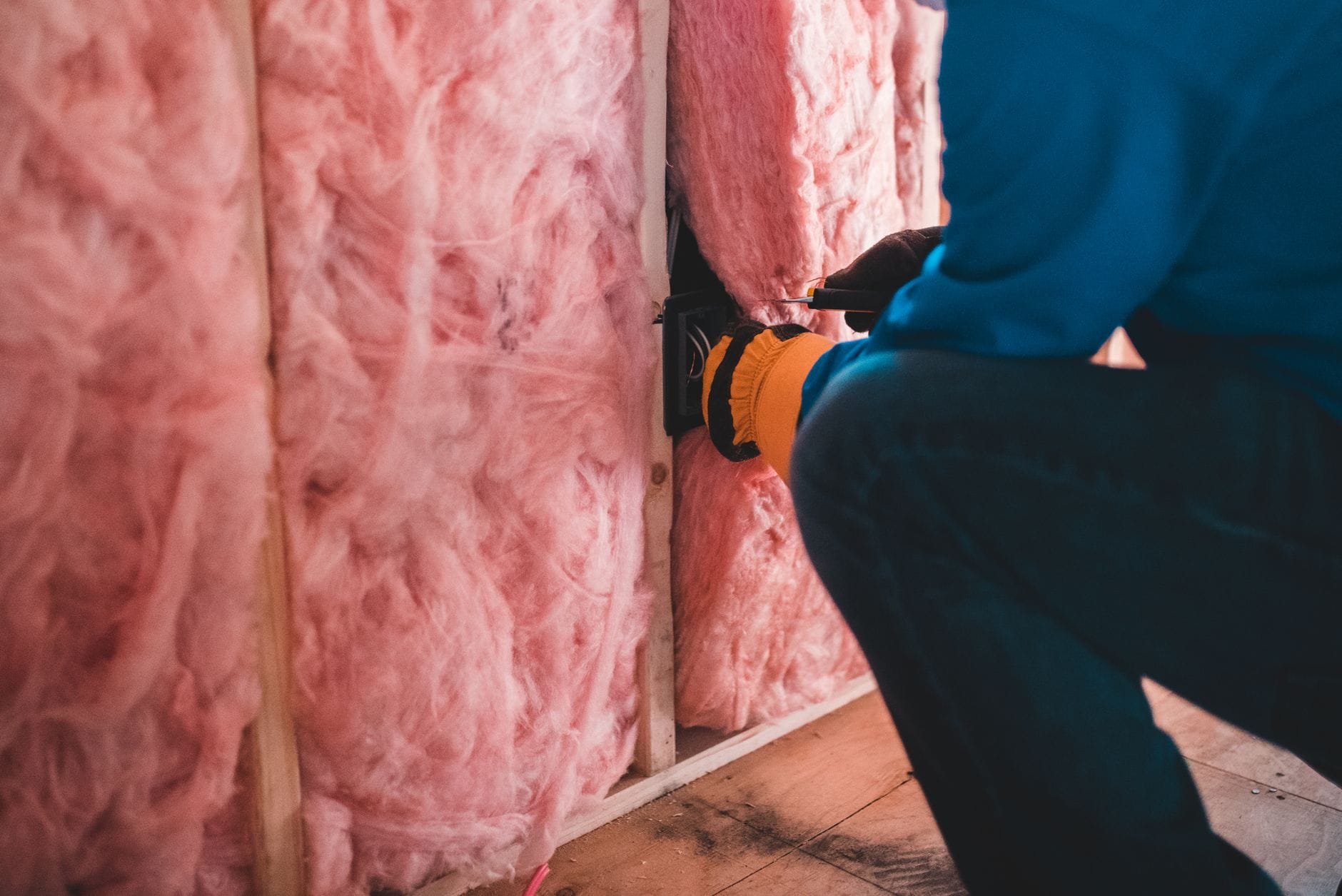

Dom może mieć grubą warstwę ocieplenia na ścianach, przyzwoitą izolację dachu i dodatkowy styropian przy fundamentach, a mimo to dalej będzie zimny i podatny na zawilgocenia. Klucz tkwi nie tylko w grubości materiału, ale w tym, czy ocieplenie ścian, dachu i fundamentów tworzy ciągłą, nieprzerwaną otulinę termiczną wokół całego budynku.

Jeśli między tymi elementami są przerwy, dochodzi do lokalnych „przesmyków” ciepła. W tych miejscach konstrukcja chłodzi się znacznie bardziej niż sąsiednie fragmenty. Tworzą się mostki termiczne liniowe, które obniżają komfort cieplny i mogą powodować lokalne wychłodzenia powierzchni ścian od wewnątrz.

Różnica w podejściu jest prosta: zamiast myśleć „ocieplam ścianę”, „ocieplam dach”, „ocieplam fundament”, lepiej założyć, że powstaje jedna, ciągła powłoka izolacyjna, która tylko miejscami zmienia kierunek i grubość, ale nigdzie się nie urywa.

Skutki przerw w izolacji: ciepło, wilgoć, pleśń

Każda przerwa w ociepleniu ścian, dachu czy fundamentów ma bardzo konkretne skutki. Nie chodzi tylko o „ucieczkę ciepła” w sensie rachunków za ogrzewanie, ale także o lokalne problemy budowlane:

• wychłodzone narożniki i strefy przy podłodze – miejsce styku ściany z nieocieplonym cokołem lub słabo ocieploną podłogą na gruncie powoduje, że od wewnątrz przy podłodze odczuwa się chłód, a pod listwami przypodłogowymi często rośnie pleśń,
• zawilgocenie i kondensacja pary wodnej – jeśli lokalnie temperatura powierzchni spada, w tym miejscu wilgoć z powietrza może się wykraplać, szczególnie przy narożnikach zewnętrznych i na styku ściana–sufit,
• pleśń i grzyby – długotrwałe zawilgocenie powierzchni sprzyja rozwojowi mikroorganizmów. Niekoniecznie będzie to od razu widoczna czarna plama; często zaczyna się od lekkiego zszarzenia farby, a dopiero po czasie przybiera pełną formę,
• spadek trwałości materiałów – powtarzające się zawilgocenia i wysychania osłabiają tynki, spoiny, połączenia między materiałami, a przy konstrukcjach drewnianych także same elementy nośne.

Im większa różnica temperatur między wnętrzem a zewnętrzem, tym silniejszy jest efekt wychłodzenia w miejscach przerwania izolacji termicznej. Dlatego tak istotne jest, aby ocieplenie ścian, dachu i fundamentów było spójne – szczególnie w strefie cokołu, wieńców, nadproży i połączeń ze stolarką okienną.

Otulina termiczna wokół bryły budynku – prosty obraz

Najłatwiej zrozumieć ideę ciągłej izolacji, rysując w myślach dom jako prostą bryłę, np. prostopadłościan z dołożonym dachem. Następnie trzeba wyobrazić sobie linię, która biegnie:

• wokół ścian zewnętrznych (po zewnętrznej stronie muru),
• schodzi w dół poniżej poziomu podłogi na gruncie, otulając cokół i strefę fundamentową,
• owija się wokół płyt fundamentowych lub ścian fundamentowych,
• wraca do góry i płynnie przechodzi w ocieplenie nad stropem lub w połaci dachowej,
• zawija się wzdłuż dachu aż do kalenicy i wraca na drugą stronę domu.

Ta linia powinna tworzyć zamkniętą pętlę bez żadnych przerw i „skoków”. Jeśli w którymkolwiek miejscu ta ciągłość się urywa (np. ocieplenie ściany kończy się 20 cm poniżej wieńca, a izolacja dachu zaczyna się dopiero nad krokwiami), powstaje problem: strefa konstrukcyjna przebiegająca między tymi materiałami staje się zimnym mostkiem.

Szczelność powietrzna a ciągłość izolacji termicznej

Powłoka termiczna to jedno, a powłoka szczelna na powietrze – drugie. Oba systemy powinny być do siebie dopasowane. Nawet idealnie ułożone ocieplenie nie spełni swojej roli, jeśli zimne powietrze będzie swobodnie krążyć w warstwie izolacji albo w szczelinach przy jej krawędziach.

Szczelność powietrzna budynku wpływa na dwa kluczowe obszary:

• straty ciepła przez konwekcję – nieszczelności (szczeliny przy oknach, wiatrołapie, przejściach instalacyjnych) pozwalają na ucieczkę ogrzanego powietrza i niekontrolowane napływanie zimnego,
• transport pary wodnej – strumień powietrza niosącego parę wodną może trafiać w zimniejsze części przegrody i powodować kondensację w wełnie czy przy drewnie.

Dlatego spójny system izolacji termicznej ścian, dachu i fundamentów trzeba zawsze rozpatrywać razem z systemem szczelności powietrznej – warstwami paroizolacji, taśm, membran i mas uszczelniających. Oba „obwody” powinny być możliwe do narysowania jako ciągłe linie dookoła całego budynku.

Co sprawdzić na tym etapie

Już na początku prac projektowych lub przed remontem dobrze jest wykonać krótką mentalną kontrolę:

• czy da się „przejechać palcem” po wyobrażonej linii ocieplenia wokół całego domu bez przerw,
• czy w tej linii nie ma nieciągłości na styku ściana–fundament, ściana–dach, przy balkonach i lukarnach,
• czy równolegle da się wyobrazić ciągłą linię warstwy szczelnej na powietrze (paroizolacja, tynk, membrany) od fundamentów aż po dach.

Podstawy fizyki budowli – jak działa ciepło, para i powietrze

Trzy drogi ucieczki ciepła z budynku

Ciepło ucieka z domu trzema głównymi drogami: przewodzeniem, konwekcją i promieniowaniem. Izolacja termiczna ścian, dachu i fundamentów ogranicza przede wszystkim przewodzenie, ale pośrednio wpływa też na pozostałe dwa mechanizmy.

Przewodzenie to przepływ ciepła przez materiały – mur, wełnę, styropian, beton. Im większa grubość i lepsza izolacyjność materiału, tym mniejszy strumień ciepła. Tu kluczowy jest współczynnik przewodzenia ciepła λ (lambda) – im niższy, tym lepszy izolator.

Konwekcja to ruch powietrza – zarówno naturalny (unoszenie się ciepłego powietrza), jak i wymuszony przez wiatr lub wentylację. Nieszczelności w przegrodach (szczeliny, źle uszczelnione przejścia instalacyjne) otwierają drogę do intensywnego wynoszenia ciepła wraz z powietrzem. Stąd tak ważne są detale uszczelnienia przy oknach, wieńcach, połączeniach stropu z murem.

Promieniowanie ma mniejsze znaczenie w złożonych przegrodach, lecz wpływa na komfort użytkowania (np. „zimna” powierzchnia ściany przy nieciągłej izolacji „promieniuje chłodem” w odczuciu człowieka). Ocieplenie ścian, dachu i fundamentów w jeden szczelny system powoduje, że wszystkie powierzchnie wewnętrzne uzyskują bardziej wyrównaną temperaturę, co poprawia komfort bez konieczności dodatkowego podnoszenia temperatury w pomieszczeniu.

Opór cieplny, λ i U – praktyczny dobór grubości izolacji

Aby ocenić skuteczność izolacji na ścianie, dachu czy fundamencie, używa się kilku podstawowych pojęć:

• λ [W/(m·K)] – współczynnik przewodzenia ciepła materiału; niższe λ oznacza lepszy izolator,
• R [m²K/W] – opór cieplny warstwy, zależny od grubości i λ (R = d/λ),
• U [W/(m²K)] – współczynnik przenikania ciepła całej przegrody; im niższy, tym lepsza izolacyjność.

Praktycznie oznacza to, że przy projektowaniu jednego spójnego systemu trzeba:

• zadbać, by U ścian, dachu i podłogi na gruncie był zbliżony do zakładanego standardu energetycznego (np. energooszczędny, pasywny),
• dobrać grubość ocieplenia tak, aby nie powstawały miejsca z drastycznie gorszym U – np. wieńce żelbetowe, nadproża, balkony, stropy nad nieogrzewanym garażem.

Jeśli ściana ma bardzo dobre U, a dach czy fundament zdecydowanie słabsze, ciepło będzie uciekać najsłabszą drogą. Dlatego opłaca się projektować ocieplenie tak, aby różnice U między głównymi przegrodami były niewielkie i aby mostki termiczne były dokładnie dograne detalami.

Przemieszczanie się pary wodnej w przegrodach

Para wodna przenika przez przegrody na dwa sposoby: dyfuzją (przez materiały) oraz przepływem powietrza przez nieszczelności. Oba procesy trzeba kontrolować, projektując spójny system ocieplenia.

W przegrodzie zewnętrznej (ściana, dach, fundament) zwykle mamy do czynienia z sytuacją, w której:

• od strony wnętrza jest powietrze cieplejsze i bardziej wilgotne,
• od strony zewnętrznej – chłodniejsze i zazwyczaj bardziej suche.

Gradient ten powoduje, że para wodna „dąży” na zewnątrz. Po drodze natrafia na materiały o różnej paroprzepuszczalności. Gdy natknie się na warstwę o wysokim oporze dyfuzyjnym (np. folia PE, styropian, papa, szczelny beton), za którą temperatura jest już niska, powstaje ryzyko kondensacji wewnątrz przegrody – tzw. punkt wykroplenia. W systemie ocieplenia oznacza to, że np. źle ułożona paroizolacja na poddaszu lub „odwrócone” warstwy ściany mogą prowadzić do zawilgocenia wełny, drewnianych krokwi czy murów.

Paroizolacja a wiatroizolacja – dwie różne funkcje

Wielu inwestorów miesza pojęcia paro- i wiatroizolacji. Tymczasem ich role są zupełnie inne i w systemie ściana–dach–fundament trzeba je rozmieścić zgodnie z logiką przepływu ciepła i pary.

• Paroizolacja – warstwa szczelna na powietrze i parę wodną, zwykle po ciepłej, wewnętrznej stronie przegrody (np. folia PE na poddaszu od strony pomieszczeń, masy uszczelniające między tynkiem a ościeżnicą). Jej zadaniem jest ograniczenie napływu wilgoci do warstw izolacji.
• Wiatroizolacja – membrana o wysokiej paroprzepuszczalności, zwykle po zimnej, zewnętrznej stronie izolacji (np. membrana dachowa nad wełną, folie wiatroizolacyjne przy elewacjach wentylowanych). Chroni przed przewiewaniem izolacji i przed dostawaniem się wody opadowej, ale umożliwia „ucieczkę” pary na zewnątrz.

W ścianach ocieplanych standardowo metodą ETICS (styropian/wełna + tynk) warstwę wiatroizolacyjną pełni sam system tynku cienkowarstwowego, a paroizolacją jest zazwyczaj warstwa tynku wewnętrznego wraz z uszczelnionymi stykami przy oknach i drzwiach.

Co sprawdzić dla każdej przegrody

Przy ustalaniu koncepcji systemu ocieplenia dobrze jest dla każdej przegrody odpowiedzieć na te pytania:

• po której stronie znajduje się warstwa szczelna na powietrze i parę (paroizolacja, tynk, taśmy),
• czy od zewnątrz warstwa wykończeniowa pełni funkcję wiatroizolacji,
• czy nie ma w przegrodzie „pułapki wilgoci” – mocno paroszczelny materiał po zimnej stronie, za którym nie ma już możliwości wysychania.

Planowanie ciągłej izolacji – krok 1: analiza bryły i mostków termicznych

Rysowanie linii izolacji wokół domu

Krok 1 w planowaniu spójnego systemu ocieplenia ścian, dachu i fundamentów to analiza bryły budynku. Najlepiej wykonać to na rzutach i przekrojach z projektu – również przy modernizacji istniejącego domu warto zrobić szkice przekrojów.

Krok po kroku:

1. Krok 1: weź przekrój przez cały budynek (od fundamentów po dach).

Identyfikacja miejsc krytycznych na przekroju

Po zaznaczeniu ogólnej linii ocieplenia na przekroju trzeba wypatrzyć wszystkie miejsca, w których ciągłość izolacji jest trudna do utrzymania. Najczęściej są to:

• styk ławy fundamentowej, ściany fundamentowej i ściany nadziemia,
• miejsce oparcia stropu na ścianie zewnętrznej,
• wieniec podstropowy i podmurówka pod murłatą,
• połączenie ocieplenia połaci dachowej ze ścianą kolankową lub z wieńcem ostatniej kondygnacji,
• przejścia balkonów, daszków, wykuszy przez ocieplenie ściany,
• styk podłogi na gruncie z ociepleniem ściany.

Dobrze jest oznaczyć te miejsca innym kolorem lub numerami. Dzięki temu przy kolejnym etapie łatwiej będzie dobrać konkretne rozwiązania materiałowe i detale montażu.

Mostki punktowe i liniowe – nie tylko „duże dziury” w izolacji

Mostek termiczny to nie tylko brak ocieplenia na jakimś fragmencie ściany. W praktyce spotyka się trzy główne rodzaje mostków:

• powierzchniowe – duże fragmenty przegrody o gorszym U (np. ściana bez ocieplenia),
• liniowe – wzdłuż krawędzi, połączeń materiałów (wieńce, nadproża, krawędzie stropów, ościeża),
• punktowe – w pojedynczych miejscach (kotwy, łączniki, podkonstrukcja pod elewację, skrajnie mostkujące wsporniki balkonów).

Przy tworzeniu ciągłej „koszulki termicznej” wokół budynku liniowe i punktowe mostki potrafią zniweczyć efekt grubego ocieplenia. Przykład z praktyki: dom z 20 cm styropianu na ścianach, ale bez dodatkowego docieplenia wieńców i nadproży – w kamerze termowizyjnej widać „kratkę” ucieczki ciepła na każdym stropie.

Kształt bryły a łatwość uzyskania ciągłości izolacji

Im prostsza bryła budynku, tym łatwiej uzyskać ciągły system ocieplenia i szczelności powietrznej. Przy analizie projektu zwróć uwagę na:

• liczbę załamań ścian, wnęk, wykuszy – każde załamanie to dodatkowe detale i ryzyko przerw,
• ilość lukarn, załamań dachu, fragmentów o różnej wysokości – połączenie ocieplenia dachu ze ścianami staje się wtedy znacznie trudniejsze,
• obecność balkonów wspornikowych i wystających płyt stropowych – bez przemyślanych łączników termoizolacyjnych tworzą one poważny mostek.

Jeżeli dom jest już wybudowany, tej geometrii nie zmienisz, ale nadal możesz ograniczyć straty detalami: dociepleniem spodów balkonów, boków płyt, wprowadzeniem dodatkowej warstwy izolacji pod stropem itp.

Planowanie „obwodu szczelności powietrznej” równolegle z izolacją

Na tym samym przekroju, na którym rysujesz linię izolacji cieplnej, wyznacz drugą linię – szczelności powietrznej. To nie musi być ten sam materiał, ale obie linie powinny się logicznie uzupełniać.

Przykładowo:

• w ścianach murowanych: ciągły tynk wewnętrzny + uszczelnione styki przy oknach i stropach,
• na poddaszu: paroizolacja na ruszcie GK, szczelnie połączona z murłatą i ścianami,
• w podłodze na gruncie: płyta betonowa lub warstwa hydroizolacji, zespolona z uszczelnieniem ściany fundamentowej.

Jeżeli w jakimś miejscu brakuje możliwości poprowadzenia jednej, nieprzerwanej warstwy szczelnej, już na tym etapie trzeba przewidzieć dodatkowe taśmy, manszety lub masy uszczelniające. Później, przy wykończeniu, takie „dziury” w obwodzie są praktycznie niemożliwe do naprawienia.

Co sprawdzić po analizie bryły

• czy potrafisz narysować dwie ciągłe linie: izolacji cieplnej oraz szczelności powietrznej, bez przerw i „skoków”,
• czy zidentyfikowane są wszystkie mostki liniowe i punktowe – wieńce, nadproża, balkony, attyki, przejścia instalacyjne,
• czy forma budynku nie wymusza ekstremalnie skomplikowanych detali (jeśli tak – trzeba je teraz rozrysować),
• czy wiadomo, w których miejscach izolacja ściany musi się połączyć z ociepleniem dachu i fundamentów – i jak będzie poprowadzona.

Planowanie ciągłej izolacji – krok 2: dobór systemu materiałów

Jedna „rodzina” materiałów zamiast przypadkowej mieszanki

Po analizie bryły kolejnym etapem jest świadomy dobór materiałów. Chodzi nie tylko o grubość czy λ, ale o to, jak konkretny system zgra się na styku ścian, dachu i fundamentów.

Dobrą praktyką jest wybór jednego spójnego systemu (np. ETICS konkretnego producenta) i uzupełnienie go materiałami od tych samych lub kompatybilnych dostawców dla dachu i fundamentów. Otrzymujesz wtedy:

• zaprojektowane rozwiązania detali (katalogowe rysunki połączeń),
• sprawdzoną kompatybilność chemiczną (kleje, tynki, membrany, gruntowanie),
• łatwiejszą drogę do uzyskania gwarancji systemowej.

Dobór izolacji pod kątem pracy w różnych strefach budynku

Ta sama przegroda nie wszędzie pracuje tak samo. Inne wymagania ma izolacja w kontakcie z gruntem, inne w strefie cokołu, a jeszcze inne w połaci dachowej. Podchodząc do tego etapami:

1. Krok 1 – fundamenty i strefa cokołu: potrzebne są materiały o niskiej nasiąkliwości i dużej wytrzymałości na ściskanie – płyty XPS, EPS hydrofobowy, szkło piankowe, płyty PIR z okładziną odporną na wilgoć.
2. Krok 2 – ściany nadziemia: tu często liczy się paroprzepuszczalność i akustyka. Dla ścian jednowarstwowych – ceramika poryzowana; dla dwuwarstwowych – EPS, wełna fasadowa lub inne izolacje o dobrym λ (np. PIR). Wybór materiału determinuje cały system tynków, klejów, łączników.
3. Krok 3 – dach i stropodach: połać stromą najczęściej ociepla się wełną mineralną, natomiast stropodachy wentylowane lub niewentylowane często wymagają izolacji o bardzo niskiej chłonności wody i wysokiej stabilności wymiarowej (PIR, EPS dachowy, XPS).

Kluczowe jest, aby na stykach tych stref nie dochodziło do gwałtownej zmiany rodzaju i oporu dyfuzyjnego materiałów bez przemyślanego układu warstw.

Paroprzepuszczalność całego układu, nie tylko pojedynczej warstwy

W kartach technicznych znajdziesz parametr μ (opór dyfuzyjny) lub sd (równoważna grubość warstwy powietrza). Zamiast analizować je w oderwaniu, uporządkuj układ warstw wg prostego schematu:

• od strony wewnętrznej – warstwy raczej bardziej paroszczelne (paroizolacja, tynk),
• w środku – materiał izolacyjny, przez który para może się w razie potrzeby przemieszczać,
• od strony zewnętrznej – warstwy bardziej otwarte dyfuzyjnie lub z możliwością wentylacji (wiatroizolacja, pustka wentylacyjna, tynk mineralny).

Przykład błędu: wełna mineralna w dachu, nad nią szczelna papa bez szczeliny wentylacyjnej i bez możliwości wysychania – w takiej konfiguracji ryzyko kondensacji i degradacji drewnianej więźby jest bardzo wysokie.

Systemy mocowań i łączników – małe elementy, duży wpływ

Treść katalogowa często skupia się na płytach izolacyjnych i tynkach, ale łączniki mechaniczne i systemy mocowań mają znaczący wpływ na mostki punktowe i trwałość.

Przy doborze zwróć uwagę na:

• typ kołków fasadowych (z trzpieniem z tworzywa lub metalu, z zaślepkami termo) – metalowe trzpienie w dużej liczbie potrafią osłabić efekt ocieplenia,
• sposób mocowania płyt PIR/XPS na dachach płaskich – łączniki punktowe vs. systemy klejone,
• rozwiązania dedykowane dla balkonów i loggii (łączniki izotermiczne) zamiast „przebijania” izolacji płytą żelbetową bez przerwy.

Materiały do szczelności powietrznej – taśmy, membrany, masy

Drugą, równoległą grupą są materiały odpowiedzialne za szczelność powietrzną i kontrolę pary:

• paroizolacje – folie PE, folie o zmiennym oporze dyfuzyjnym (tzw. inteligentne), płyty GK z powłoką uszczelniającą,
• membrany wiatroizolacyjne – wysokoparoprzepuszczalne na dach, folie wiatroizolacyjne za okładziną elewacji,
• taśmy i manszety – do połączeń okno–mur, przejść instalacyjnych, podsufitek,
• masy uszczelniające – do styku tynk–ościeżnica, styków płyt, miejsc trudnodostępnych.

Najważniejsze jest, aby jeden producent dopuszczał łączenie swoich materiałów w konkretnych zestawach. Przykładowo – taśmy okienne, masa klejąca do folii paroizolacyjnej i membrana dachowa od tego samego dostawcy dają większą szansę, że połączenia zachowają szczelność przez lata.

Co sprawdzić przy doborze systemu materiałów

• czy wszystkie kluczowe elementy (ściany, dach, fundamenty) mają spójnie dobrane λ i grubości, tak aby nie występowały „słabe ogniwa”,
• czy przeanalizowano paroprzepuszczalność całych układów warstw, a nie tylko pojedynczych materiałów,
• czy łączniki, taśmy, membrany są kompatybilne systemowo i mają opracowane detale połączeń,
• czy istnieją rysunki producenta pokazujące połączenia ściana–dach–fundament w wybranym systemie.

Ściany zewnętrzne – jak przygotować je pod połączenie z dachem i fundamentami

Ustalenie poziomu „zamknięcia” ocieplenia na ścianie

Zanim pojawią się na budowie styropian czy wełna, trzeba określić, gdzie dokładnie ocieplenie ściany będzie łączyć się z ociepleniem fundamentów i dachu. Najpraktyczniej jest:

1. na przekroju zaznaczyć poziom górnej krawędzi ocieplenia ściany (np. pod murłatą lub ponad wieńcem),
2. wyznaczyć poziom cokołu – gdzie kończy się ocieplenie fundamentów i gdzie zacznie się ocieplenie ściany nadziemia,
3. dopasować grubości izolacji tak, aby powierzchnia ocieplenia była ciągła, bez uskoku lub z możliwie małym uskoku, który da się „złagodzić” klinami.

Przykładowo – jeżeli podłoga na gruncie ma 15 cm EPS, ściana 20 cm EPS, a fundament 12 cm XPS, trzeba zawczasu przemyśleć, jak te trzy grubości spotkają się w narożu, żeby nie powstał zimny garb lub przerwa.

Warstwy ściany a ich rola w systemie szczelności

Typowa ściana dwuwarstwowa (mur + izolacja) składa się z kilku warstw, z których każda pełni określoną funkcję:

• mur konstrukcyjny – nadaje sztywność i zwykle wraz z tynkiem wewnętrznym tworzy warstwę szczelną na powietrze,
• ocieplenie (EPS, wełna) – główny opór cieplny,
• warstwa zbrojona i tynk zewnętrzny – ochrona przed pogodą, w systemach ETICS pełni również rolę wiatroizolacji.

Jeśli ściana ma pełnić także rolę części „obwodu” paroizolacyjnego, trzeba szczególnie dopilnować:

Połączenie ze stropem i dachem – ściana jako fragment „płaszcza” termicznego

Górna część ściany to miejsce, gdzie musi się spotkać kilka układów: mur, wieńce, strop, murłata, ocieplenie połaci, ewentualnie ocieplenie stropu nad ostatnią kondygnacją. Żeby nie powstał zimny „kołnierz” dookoła domu, trzeba ten fragment rozrysować i przemyśleć krok po kroku.

Praktycznie można to ująć tak:

1. Krok 1 – zdefiniuj przebieg izolacji termicznej:
   • jeśli ocieplasz dach po połaci – izolacja ściany powinna dojść co najmniej do spodu murłaty, tak aby wełna w połaci mogła „najechać” na ocieplenie ściany,
   • jeśli ocieplasz strop nad ostatnią kondygnacją – ocieplenie ściany powinno „przekryć” strop z boku lub odwrotnie: izolacja stropu musi zachodzić na ścianę min. kilkanaście centymetrów.
2. Krok 2 – uwzględnij wieniec i nadproża:
   • wieniec żelbetowy warto obłożyć izolacją od zewnątrz tak, by jego lico zrównało się z resztą ocieplenia,
   • dla ścian jednowarstwowych – przewidzieć kształtki wieńcowe lub systemowe elementy izolacyjne, żeby nie powstała zimna opaska na całym obwodzie budynku.
3. Krok 3 – doprowadź szczelność powietrzną:
   • tynk wewnętrzny na ścianie musi dochodzić do stropu lub wieńca bez przerw i nieszczelnych fug,
   • paroizolacja dachu (przy poddaszu użytkowym) powinna być sklejona i zaciśnięta na murze lub wieńcu – najczęściej z wykorzystaniem taśm i mas uszczelniających.

Typowy błąd: strop wylany, murłata przykręcona, dach ocieplony wełną, ale paroizolacja kończy się „w powietrzu”, bez szczelnego połączenia ze ścianą. W efekcie mamy komin powietrzny na styku ściana–dach, a test szczelności powietrznej pokazuje ogromną nieszczelność na całym obwodzie.

Co sprawdzić:

• czy na rysunkach jest ciągła linia ocieplenia – bez przerw na wieńcach i nadprożach,
• czy murłata ma przewidzianą strefę ocieplenia wokół, a nie tylko cienką piankę montażową,
• czy zaplanowano konkretny sposób połączenia paroizolacji dachu z tynkiem/ścianą (taśmy, masy, listwy dociskowe).

Styk ściany z fundamentem i cokołem – klucz do likwidacji mostka obwodowego

Dolna część ściany to kolejne krytyczne miejsce. Tu spotykają się: ocieplenie fundamentu (lub płyty), ocieplenie ściany, hydroizolacja pozioma i pionowa, a do tego podłoga na gruncie. Każdy z tych elementów często wykonuje inna ekipa, co zwiększa ryzyko „zgubienia” ciągłości.

Aby tego uniknąć:

1. Krok 1 – zaplanuj poziom cokołu:
   • określ wysokość, na której kończy się ocieplenie fundamentu (XPS, EPS hydro) i zaczyna ocieplenie ściany,
   • cokół powinien być z materiału odpornego na wodę i uszkodzenia – najczęściej XPS lub twardy EPS o podwyższonej wytrzymałości, ewentualnie dodatkowa okładzina (płytki, tynk mozaikowy).
2. Krok 2 – połącz izolację ściany z izolacją fundamentu:
   • płyty ocieplenia ściany powinny zachodzić na płyty fundamentowe lub odwrotnie – tak, aby w przekroju nie powstał schodek z „gołego” betonu,
   • jeżeli grubości są różne, można zastosować płyty klinowe lub dwie warstwy o stopniowanej grubości.
3. Krok 3 – włącz w to podłogę na gruncie:
   • izolacja podłogi powinna dochodzić do ściany i łączyć się z jej ociepleniem w narożu – bez przerwy z betonu,
   • w domach na płycie fundamentowej izolacja pozioma płyty zwykle wychodzi poza lico ściany i łączy się z izolacją ściany – to rozwiązanie wymaga dokładnego projektu i pilnowania na budowie.

Typowy błąd: projekt pokazuje tylko grubość ocieplenia ściany, a ekipa „po swojemu” kończy XPS na fundamencie kilka centymetrów poniżej poziomu terenu. Cokół wychodzi wtedy zimny, a w środku przy podłodze pojawia się lodowata listwa. Od strony ogrzewania oznacza to znaczną stratę ciepła na całym obwodzie budynku.

Co sprawdzić:

• czy ciągłość ocieplenia jest zachowana od poziomu podłogi do XPS na fundamencie – bez przerwy betonowej,
• czy rozwiązano połączenie hydroizolacji poziomej i pionowej w sposób kompatybilny z ociepleniem (brak „gołego” betonu między nimi),
• czy materiał na cokole jest dopuszczony do pracy w strefie rozbryzgów wody i zamarzania.

Połączenia przy otworach okiennych i drzwiowych

Okna i drzwi to miejsca, gdzie zarówno izolacja, jak i szczelność powietrzna są najłatwiej do zepsucia. Jednocześnie odpowiednie rozwiązanie detali okien ułatwia powiązanie ocieplenia ścian z ociepleniem dachu i fundamentów, bo eliminuje zimne „ramki” wokół otworów.

Dobrą praktyką jest:

1. Krok 1 – określić położenie okna w przekroju ściany:
   • okno osadzone w warstwie ocieplenia (na konsolach) daje najlepsze warunki termiczne – można je w całości „otulić” izolacją,
   • w ścianach o cieńszym ociepleniu kompromisem jest montaż w płaszczyźnie lica muru, ale z wciągnięciem izolacji ściany możliwie blisko ościeżnicy.
2. Krok 2 – zaplanować taśmy i uszczelnienia:
   • od strony wewnętrznej stosuje się taśmy paroszczelne lub masy uszczelniające – muszą być podciągnięte na tynk lub konstrukcję,
   • od strony zewnętrznej – taśmy paroprzepuszczalne / rozprężne, które łączą okno z warstwą zbrojoną systemu ETICS lub z warstwą wiatroizolacji.
3. Krok 3 – powiązać okno z systemem ocieplenia:
   • ościeża warto docieplić cieńszą płytą (np. 2–3 cm) tak, aby nie zmniejszać zanadto światła otworu, a jednocześnie „schować” ościeżnicę w izolacji,
   • w strefie nadproża połączyć docieplenie ościeża z ociepleniem wieńca – dzięki temu nad oknem nie powstaje zimna belka.

Przykład z praktyki: w jednym z domów test szczelności pokazał największą infiltrację nie przez dach, lecz wokół okien tarasowych. Taśmy były przyklejone tylko punktowo, a tynkarze częściowo je przecięli. Efekt – wiatr „wiał” przez ościeża, mimo że okna miały bardzo dobre parametry.

Co sprawdzić:

• czy detale montażu okien są zgodne z systemem ścian (taśmy, masy, profile podtynkowe),
• czy ościeża są przewidziane do dodatkowego docieplenia, a nie tylko do otynkowania,
• czy montażysta i tynkarz mają wspólną instrukcję, żeby nie uszkodzić taśm i uszczelnień.

Ściana przy balkonach, loggiach i daszkach – eliminacja liniowych mostków

Każdy element żelbetowy wysunięty na zewnątrz (balkon, daszek, płyta zadaszenia nad wejściem) to potencjalnie potężny mostek liniowy. Jeśli biegnie przez ścianę bez przerwy, trudno później ‑ nawet grubym ociepleniem ‑ zniwelować straty.

Dlatego już na etapie projektu:

1. Krok 1 – oceń, czy balkon może być „dostawiony”:
   • dla domów jednorodzinnych bez problemu stosuje się balkony samonośne lub na konstrukcji stalowej, zakotwionej w ścianie punktowo,
   • wtedy ściana może być ocieplona bez przerwy, a elementy kotwiące są docieplone punktowo.
2. Krok 2 – gdy balkon jest integralną płytą stropu:
   • projektuje się łączniki izotermiczne – specjalne moduły z wkładką izolacyjną, które przerywają ciągłość betonu,
   • ramy balkonowe i daszki warto dodatkowo otulić ociepleniem z boków i od góry, o ile nie koliduje to z warstwą hydroizolacji.
3. Krok 3 – detale na styku z tynkiem i warstwą ocieplenia:
   • styki płyty balkonu z ociepleniem ściany trzeba wykonać z profilami przyokapnikowymi i listwami z kapinosem,
   • układ musi być zgodny z hydroizolacją balkonu, aby nie dopuścić do zawilgocenia ocieplenia w strefie styku.

Co sprawdzić:

• czy balkon/daszek nie „przebija” całkowicie izolacji ściany bez łączników izotermicznych,
• czy detale przyokapowe są elementem systemu ETICS, a nie dowolnymi listwami z marketu,
• czy projektant policzył mostki liniowe i przewidział kompensację (większa grubość ocieplenia ściany, dodatkowe docieplenie płyty).

Warstwa szczelna w ścianie a instalacje i przebicia

Ściana rzadko jest idealnie „czysta” – przechodzą przez nią przewody, rury, skrzynki elektryczne, czasem kanały wentylacyjne. Każde takie przebicie może zniszczyć ciągłość warstwy szczelnej powietrznie i dyfuzyjnie.

Porządek działania jest prosty:

1. Krok 1 – zidentyfikuj wszystkie przebicia:
   • zestaw instalacje: zasilanie, woda, kanalizacja, rekuperacja, klimatyzacja, alarm,
   • zaznacz na rzutach i przekrojach, gdzie przecinają warstwę szczelną (tynk wewnętrzny, paroizolacja, wiatroizolacja).
2. Krok 2 – dobierz sposób uszczelnienia:
   • dla rur i kabli – manszety z elastycznymi kołnierzami wklejane w tynk lub folię,
   • dla skrzynek (np. elektrycznych) – ogranicz skalę bruzdowania, stosuj płytkie puszki, a po montażu uszczelnij tynk dookoła masą.
3. Krok 3 – kontrola po pracach instalacyjnych:
   • po wykonaniu instalacji sprawdź, czy tynk nie jest popękany lub ucięty w narożach i przy sufitach,
   • w razie potrzeby uzupełnij masą uszczelniającą lub dodatkową taśmą klejoną do równego podłoża.

Typowy błąd: ekipa od rekuperacji montuje rury po otynkowaniu, przebijając się przez ściany i stropy. Otwory są później tylko „piankowane” i szpachlowane. Wizualnie wszystko wygląda przyzwoicie, ale pod obciążeniem wiatrem pianka pracuje, pęka i po kilku sezonach mamy nieszczelności.

Co sprawdzić:

• czy istnieje wspólny plan przebiegów instalacji z projektantem branżowym,
• czy każde przebicie warstwy szczelnej (tynk, folia) ma opisany sposób uszczelnienia,

Najczęściej zadawane pytania (FAQ)

Na czym polega połączenie ocieplenia ścian, dachu i fundamentów w jeden system?

Chodzi o to, aby wszystkie przegrody zewnętrzne – ściany, dach, podłoga na gruncie i część fundamentowa – tworzyły jedną, ciągłą „otulinę” termiczną wokół budynku. Izolacja nie może się nigdzie urywać ani przeskakiwać, tylko musi płynnie przechodzić z jednego elementu na drugi.

Krok 1: na rysunku budynku narysuj linię po zewnętrznej stronie wszystkich przegród ogrzewanej części. Krok 2: sprawdź, czy ta linia może biec bez przerw przez styk ściana–fundament, ściana–strop, ściana–dach. Krok 3: w miejscach, gdzie linia „przeskakuje” przez betonowy wieniec, balkon czy nadproże, zaplanuj dodatkowe ocieplenie lub zmianę detalu.

Co sprawdzić: czy na przekrojach budynku i detalach projektowych jesteś w stanie ołówkiem „objechać” cały dom po warstwie izolacji bez odrywania ręki.

Jakie są skutki przerw w ociepleniu ścian, dachu i fundamentów?

Przerwy w izolacji tworzą mostki termiczne. W tych miejscach konstrukcja mocno się wychładza, przez co na wewnętrznej powierzchni ściany lub sufitu temperatura spada. Odczuwasz to jako „ciągnięcie chłodem” przy podłodze, w narożnikach czy przy wieńcu pod sufitem.

Efekty są trzy: po pierwsze rosną rachunki za ogrzewanie, po drugie lokalnie pojawia się kondensacja pary wodnej (wilgotne narożniki, zawilgocone strefy przy listwach), po trzecie w dłuższym czasie rozwija się pleśń i tynki zaczynają się degradować. Typowy przykład z praktyki: brak ocieplenia cokołu powoduje, że pod listwami przypodłogowymi regularnie pojawiają się czarne naloty.

Co sprawdzić: czy w projekcie i w trakcie robót nie występują „gołe” fragmenty betonu (wieniec, nadproże, balkon, cokoły), które nie są włączone w ciągłą warstwę ocieplenia.

Jak zaplanować ciągłą izolację między ścianą a fundamentem (cokół, podłoga na gruncie)?

Krok 1: ustal poziom podłogi na gruncie i górnej krawędzi ławy lub płyty fundamentowej. Krok 2: zaplanuj ocieplenie ściany tak, aby schodziło ono poniżej poziomu podłogi i spotykało się z ociepleniem pionowym ścian fundamentowych lub krawędzi płyty.

Jeżeli stosujesz płytę fundamentową, izolacja najczęściej leży pod płytą i wychodzi na zewnątrz jako izolacja pionowa cokołu. Przy tradycyjnych ławach izolację kładziesz po zewnętrznej stronie ścian fundamentowych, a następnie łączysz ją z ociepleniem ściany nadziemia (bez „uskoku” nieocieplonego muru na styku). Błędem jest kończenie styropianu na ścianie 20–30 cm powyżej terenu bez połączenia z izolacją fundamentu.

Co sprawdzić: czy ocieplenie cokołu i fundamentu jest dociągnięte do ocieplenia ściany oraz czy nie ma przerwy między izolacją podłogi a izolacją ścian zewnętrznych.

Jak poprawnie połączyć ocieplenie ściany z ociepleniem dachu lub stropu nad ostatnią kondygnacją?

Krok 1: zdecyduj, gdzie przebiega granica ogrzewanej części – po połaci dachu czy po stropie nad ostatnią kondygnacją. Krok 2: do tej granicy doprowadzasz ocieplenie ściany, a następnie płynnie przechodzisz w wełnę w połaci lub izolację na stropie.

Jeśli ocieplasz po połaci, dachowa wełna musi „zachodzić” na izolację ściany tak, aby żelbetowy wieniec i górna część muru były całkowicie przykryte warstwą izolacji. Jeżeli izolujesz strop nad ostatnią kondygnacją, wełna na stropie powinna dochodzić do ściany zewnętrznej, a ocieplenie od strony elewacji musi zakryć wieniec – inaczej wieniec zostanie zimnym mostkiem.

Co sprawdzić: czy w detalu połączenia ściana–dach nie ma nieocieplonego „pierścienia” betonu oraz czy grubość izolacji dachu nie jest wyraźnie mniejsza niż na ścianach.

Jaka jest różnica między ciągłą izolacją termiczną a szczelnością powietrzną budynku?

Izolacja termiczna ogranicza przewodzenie ciepła przez przegrody, natomiast szczelność powietrzna ogranicza niekontrolowany przepływ powietrza przez szczeliny, pęknięcia i połączenia. Możesz mieć grubą warstwę wełny lub styropianu, a jednocześnie duże straty ciepła, jeśli zimne powietrze będzie swobodnie „przewiewać” warstwy przegrody.

Krok 1: narysuj linię izolacji termicznej (wełna, styropian, PIR) wokół budynku. Krok 2: osobno narysuj linię warstwy szczelnej na powietrze – od strony wnętrza będą to najczęściej: tynk wewnętrzny, paroizolacja, szczelnie sklejone membrany i taśmy przy oknach. Obie linie muszą dać się zamknąć bez przerw. Typowy błąd: dobra paroizolacja na skosach dachu, ale brak ciągłości przy murłacie i przejściach instalacyjnych.

Co sprawdzić: czy wszystkie styki (ściana–strop, ściana–dach, okna, przejścia instalacji) są uszczelnione taśmami, masami lub membranami, a nie tylko „pianką i tynkiem z wierzchu”.

Jak dobrać grubość ocieplenia ścian, dachu i fundamentów, żeby system był spójny energetycznie?

Krok 1: określ docelowy standard energetyczny domu (np. „zalecenia WT”, „energooszczędny”, „pasywny”). Krok 2: dla każdej przegrody (ściana, dach, podłoga na gruncie) dobierz grubość i rodzaj izolacji tak, aby współczynnik U był na podobnym poziomie – unikaj sytuacji, w której dach ma świetne U, a fundament jest „na styk”.

W praktyce oznacza to, że: ściana, dach i podłoga powinny mieć zbliżony opór cieplny R, a elementy newralgiczne (wieńce, nadproża, balkony, stropy nad nieogrzewanym garażem) trzeba dodatkowo docieplić lub przeprojektować tak, by nie „psuły” całej przegrody. Błędem jest patrzenie tylko na grubość izolacji, bez analizowania realnego U całej przegrody.

Co sprawdzić: czy projektant policzył współczynniki U dla wszystkich przegród oraz czy detale mostków termicznych nie mają znacznie gorszych parametrów niż reszta ściany lub dachu.

Najważniejsze punkty

• Krok 1: Myśl o ociepleniu jako o zamkniętej „otulinie” wokół całego domu – ściany, dach i fundamenty muszą tworzyć jedną ciągłą powłokę bez przerw, a nie trzy osobne systemy.
• Krok 2: Każda nieciągłość izolacji (np. przerwa między ścianą a dachem, między ścianą a cokołem) tworzy liniowy mostek termiczny, który obniża temperaturę wewnątrz, zwiększa straty ciepła i psuje komfort przy podłodze czy w narożnikach.
• Krok 3: Lokalnie wychłodzone miejsca sprzyjają kondensacji pary wodnej, zawilgoceniu i rozwojowi pleśni – najczęściej przy stykach ściana–podłoga, ściana–sufit, w narożach zewnętrznych i za listwami przypodłogowymi.
• Typowy błąd: Skupienie się wyłącznie na „grubości styropianu” lub „lepszej wełnie”, bez przeanalizowania, czy izolacja faktycznie łączy się ciągle na styku ściana–fundament, ściana–dach, przy balkonach, lukarnach i nadprożach.
• Powłoka termiczna i powłoka szczelna na powietrze to dwa różne „obwody”, które muszą być ze sobą zgrane – nawet dobre ocieplenie nie zadziała, jeśli przez nieszczelności (okna, przejścia instalacyjne, połączenia płyt) będzie krążyć zimne powietrze niosące wilgoć.
